醫藥包裝材料的密度一般采用浸漬法測定，即根據浮力進行密度的測定。浸漬法系指試樣在規定溫度的浸漬液中，所受到浮力的大小，等于試樣排開浸漬液的體積與浸漬液密度的乘積。而浮力的大小可以通過測量試樣的質量與試樣在浸漬液中的質量求得，此法適用于除泡沫塑料以外的塑料容器（材料）的密度測定，可用于對材料進行定性鑒別。

泡騰片包裝

儀器

精度0.1mg的天平，附密度測定裝置（溫度計的最小分度值為0.5°C）

供試品的制備及測定

供試品應在23°C±2°C，相對濕度50%±5%環境中放置4小時以上，然后在此條件下進行試驗，供試品為除粉料以外的任務和無氣孔材料，表面應光滑平整、無凹陷，清潔，無裂縫，無空氣泡等缺陷。尺寸適宜，供試品質量不超過2g。

高密度聚乙烯瓶Z005-100ml

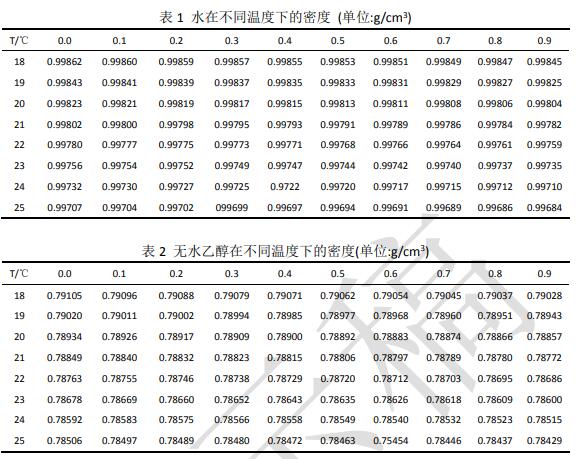

浸漬液應選用新沸水或其他適宜的液體，不與供試品作用的液體，必要時可加入潤滑劑，但應小于浸漬液總體積的0.1%，以除去小氣泡。在測試過程中，供試品與該液體接觸時，對供試品應無影響。浸漬液密度一般小雨石羊密度；當材料密度大于1時可選用水，當材料密度小于1時可選用無水乙醇。

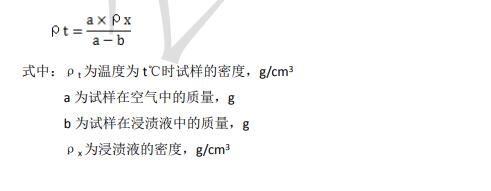

取試樣適量，置于天平上，精度測定其在空氣中的質量（a），然后將樣品置于盛有一定量已知密度（μx）的浸漬液（水或無水乙醇）中，精密測定其質量（b），按下式計算容器（材料）的密度。

注意事項

（1）測試環境溫度和浸漬液的溫度都應控制在23°C±2°C范圍內

（2）試樣上端距液面應必不小于10mm，試樣表面不能黏附空氣泡。
